Quels moyens choisir pour transporter des éoliennes géantes sur la Seine ?
Le transport fluvial d’éoliennes géantes sur la Seine apporte une réponse concrète aux limites du réseau routier face aux charges longues et lourdes. Une pale peut dépasser 80 mètres, tandis qu’une section de tour, une nacelle ou un moyeu mobilisent des moyens de levage adaptés. La voie d’eau réduit le nombre de kilomètres réalisés en convoi exceptionnel et facilite le passage de plusieurs pièces sur un même pont. Elle impose toutefois une préparation rigoureuse, depuis l’étude des hauteurs libres sous les ponts jusqu’au dernier kilomètre vers le parc.
En résumé
- Le transport par barge convient aux pales, sections de tours et éléments lourds lorsque le quai de chargement et le quai de déchargement sont compatibles avec leurs dimensions.
- Une barge à pont plat limite les ruptures de charge et permet un arrimage individualisé des pièces longues ou à fort centre de gravité.
- Le transport multimodal conserve un segment routier final, généralement réalisé avec des remorques extensibles et une autorisation de circulation adaptée.
- L’étude des ponts, écluses, tirants d’air et capacités portantes des quais conditionne la faisabilité bien avant l’affrètement du bateau.
- Le fluvial réduit les flux routiers sur les longues distances, sans supprimer les opérations de levage lourd ni les contraintes du dernier kilomètre.
Pourquoi une barge fluviale convient aux composants éoliens hors gabarit

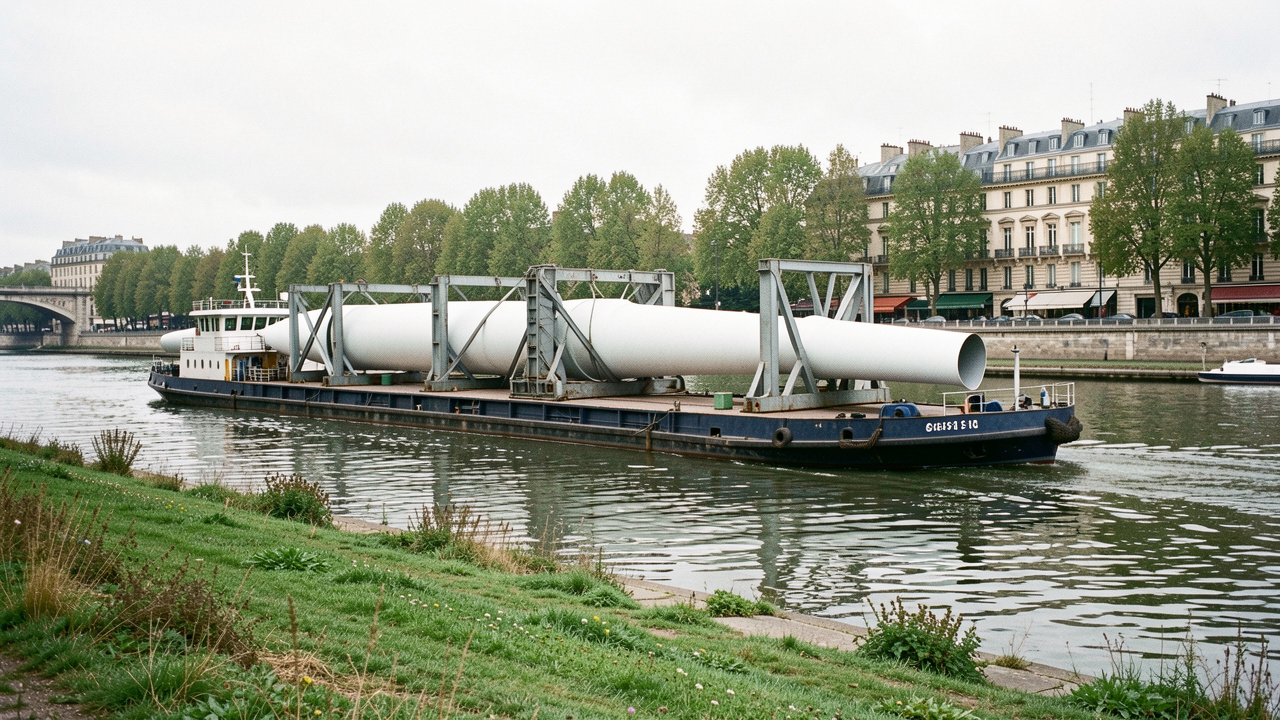

Une barge fluviale offre une surface de pont dégagée, utile pour recevoir des éléments qui ne trouvent pas place dans un conteneur ou une semi-remorque standard. Les pales sont posées sur des berceaux conçus pour reprendre leurs efforts sans marquer le composite. Les tronçons de mât reposent sur des selles de calage qui empêchent leur rotation pendant la navigation.
Les critères de choix doivent être vérifiés avant de retenir un mode de transport. La masse unitaire commande la capacité du pont et le plan de stabilité. La longueur des pièces détermine le débord autorisé et l’organisation du chargement. Le tirant d’air, soit la hauteur entre la ligne d’eau et le point le plus haut du chargement, doit rester compatible avec le franchissement des ouvrages.
La sécurité repose sur un plan d’arrimage et de calage validé pour chaque composant. Les points de levage prévus par le fabricant guident le grutage, tandis que les sangles, chaînes et butées sont dimensionnées selon les efforts de navigation. Un contrôle du câblage des équipements temporaires évite aussi un volcan de câbles dans la zone de manutention.
Comparer les solutions pour transporter les pales, mâts et nacelles
Le choix dépend du format des composants, du nombre de machines à livrer et de la disponibilité des quais. Une même opération peut associer deux solutions, avec une barge pour les éléments longs et un convoi routier pour les accessoires ou les pièces urgentes.
| Solution | Composants les plus adaptés | Manutention au quai | Principal atout | Limite opérationnelle |
|---|---|---|---|---|
| Barge pontée affrétée | Pales, sections de tours, nacelles | Grues mobiles ou portiques, berceaux sur mesure | Grand pont libre et arrimage individualisé | Dépend des tirants d’air et de l’accès au quai |
| Convoi poussé de plusieurs barges | Séries de mâts ou lots de pièces répétitifs | Levage séquencé avec plan de chargement global | Mutualise le trajet de plusieurs éoliennes | Manœuvres plus exigeantes aux écluses et escales |
| Transport routier direct | Dernier kilomètre et sites éloignés d’un port | Chargement sur remorque spécialisée | Accès direct au parc | Contraintes fortes sur les virages, ouvrages et horaires |
Pour une livraison en bord de Seine avec un quai robuste, privilégiez la barge pontée. Pour un programme regroupant plusieurs machines sur une période courte, le convoi poussé améliore la productivité du fleuve. Pour un parc éloigné de la voie d’eau ou accessible par un itinéraire routier simple, le transport routier direct reste pertinent.
Les pales de nouvelle génération illustrent l’intérêt du fluvial. Dans le projet de Laignes, en Côte-d’Or, les machines Vestas V163-4.5 MW utilisent des pales de 80,1 mètres. Leur transport sur route reste possible, mais chaque giration et chaque franchissement d’ouvrage doivent être étudiés avec une précision élevée.
Comment organiser un transport multimodal entre la Seine et le parc éolien
Le transport multimodal fleuve-route commence par l’identification d’un port fluvial capable d’accueillir le navire et les engins de levage. Le quai doit supporter les charges ponctuelles des grues, des essieux et des composants déposés temporairement. Son accès routier doit également accepter les ensembles spécialisés qui assurent le préacheminement ou la livraison finale.
Le plan de transport fixe la séquence des opérations. Les pièces arrivent au port, sont contrôlées, levées puis calées sur la barge selon leur ordre de déchargement. Au port d’arrivée, la même logique évite de déplacer inutilement les éléments déjà arrimés. Les mâts, les pales et la nacelle doivent être livrés en cohérence avec le planning de montage.
La logistique des composants éoliens XXL s’appuie sur une étude de faisabilité et de gabarit. Elle relève les rayons de courbure, la largeur utile des voiries, les réseaux aériens et les zones de retournement. Les remorques extensibles à essieux directionnels permettent ensuite de franchir les courbes du dernier kilomètre avec une pale longue.
La sélection d’un quai, la gestion des engins et la circulation sur une base de montage relèvent aussi de l’organisation des flux logistiques sur site. Des voies séparées pour les piétons, les grues et les véhicules réduisent les conflits durant les phases de transbordement.
Quelles contraintes de gabarit faut-il anticiper sur la Seine et par la route ?
Le gabarit fluvial ne se résume pas à la largeur du chenal. Chaque pont impose une hauteur libre variable selon le niveau d’eau. Les écluses limitent la longueur, la largeur et la composition possible du convoi. Les quais exigent des défenses adaptées, des bollards utilisables et une zone de travail protégée du trafic portuaire.
Une étude de faisabilité et de gabarit recense aussi les périodes de crue, d’étiage et les restrictions temporaires de navigation. Le chargement peut devoir être abaissé sur le pont ou réparti autrement pour respecter le tirant d’air. Un changement de niveau d’eau de quelques dizaines de centimètres peut modifier les marges sous un ouvrage sensible.
Le segment routier doit être préparé avec le même niveau de détail. Un convoi exceptionnel de catégorie 3 est requis dès que les dimensions ou la masse dépassent les seuils les plus élevés de la réglementation française, comme 25 mètres de longueur, 4 mètres de largeur, 4,5 mètres de hauteur ou 72 tonnes. L’autorisation individuelle peut imposer des itinéraires, des créneaux horaires, des véhicules d’accompagnement et la dépose temporaire de mobilier urbain.
Le cas de Laignes montre l’ampleur de cette phase finale. Le projet prévoit huit éoliennes, pour une puissance injectée annoncée d’environ 33 MW et une production proche de 95 GWh par an. Leur installation mobilise 118 convois exceptionnels, dont 24 pour les pales. Les fondations représentent à elles seules 7 000 m³ de béton et 850 tonnes d’armatures, ce qui impose une coordination étroite entre les approvisionnements et le calendrier de chantier.
Quels avantages environnementaux apporte le transport fluvial ?
Les avantages environnementaux du transport fluvial proviennent d’abord de la massification. Une barge peut emporter plusieurs composants, ce qui réduit le nombre de poids lourds sur l’axe principal. Cette organisation limite aussi les perturbations locales liées aux convois longs, en particulier dans les traversées urbaines et les villages.
Le gain réel dépend de la distance navigable, du taux de chargement, du détour routier évité et du carburant consommé par les engins de manutention. Un trajet fluvial peu chargé, complété par une longue route jusqu’au parc, ne procure pas le même bénéfice qu’une chaîne intégrée entre port maritime, Seine et zone de montage. Le bilan doit donc être calculé à l’échelle complète du projet.
Le fluvial sécurise également les délais lorsque les itinéraires routiers comportent de nombreux points singuliers. Il faut néanmoins prévoir une solution de repli en cas de niveau d’eau incompatible, d’indisponibilité d’écluse ou de vent trop fort lors du levage. La fiabilité tient à l’anticipation des aléas et à la réservation des moyens lourds.
Questions fréquentes sur le transport fluvial d’éoliennes géantes
Une barge peut-elle transporter une pale d’éolienne de plus de 80 mètres ?
Oui, une barge pontée peut recevoir une pale de plus de 80 mètres si son pont, son plan de calage et son tirant d’air sont compatibles. La pale est soutenue sur plusieurs berceaux afin d’éviter toute déformation du composite. Le chargement doit aussi respecter les contraintes de passage sous les ponts.
Pourquoi le transport routier reste-t-il nécessaire après la Seine ?
Le transport routier assure la liaison entre le port fluvial et le parc éolien. Les sites de production sont rarement implantés au bord d’un quai adapté au levage lourd. Ce dernier tronçon utilise des remorques télescopiques pour les pales et des ensembles multi-essieux pour les éléments les plus lourds.
Combien pèsent les composants d’une éolienne géante au transport ?
Certains composants peuvent atteindre jusqu’à 70 tonnes au transport selon le modèle et la configuration retenue. La masse de la nacelle, des sections de tour et des accessoires détermine le choix des grues, de la barge et des véhicules routiers. Chaque levage est préparé à partir des masses et centres de gravité fournis par le fabricant.
Le transport fluvial supprime-t-il les convois exceptionnels ?
Non, il réduit surtout leur présence sur les longues distances. Les composants doivent encore rejoindre le quai de départ puis quitter le port d’arrivée pour atteindre le parc. Le nombre de kilomètres parcourus en convoi spécial peut toutefois diminuer fortement lorsque la voie d’eau se rapproche des zones de production ou d’installation.
La Seine constitue une solution efficace lorsque les ports, les ouvrages et les accès routiers ont été qualifiés dès la conception du projet. La meilleure option associe souvent une barge adaptée, un levage sécurisé et un dernier kilomètre routier préparé plusieurs mois à l’avance.
